Você sabe qual disjuntor usar para ar condicionado de 30000 BTUs e 220 Volts?
Neste artigo, você vai descobrir como calcular o disjuntor ideal para o ar condicionado de 30000 BTUs com tensão de 220 Volts.
Além disso, também vai descobrir como calcular a seção mínima dos condutores desse circuito e qual será o tipo de curva ideal para esse disjuntor.
Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo.
Qual disjuntor usar para ar condicionado de 30000 BTUs e 220V
Para explicar qual disjuntor usar para ar condicionado de 30000 BTUs e 220V.

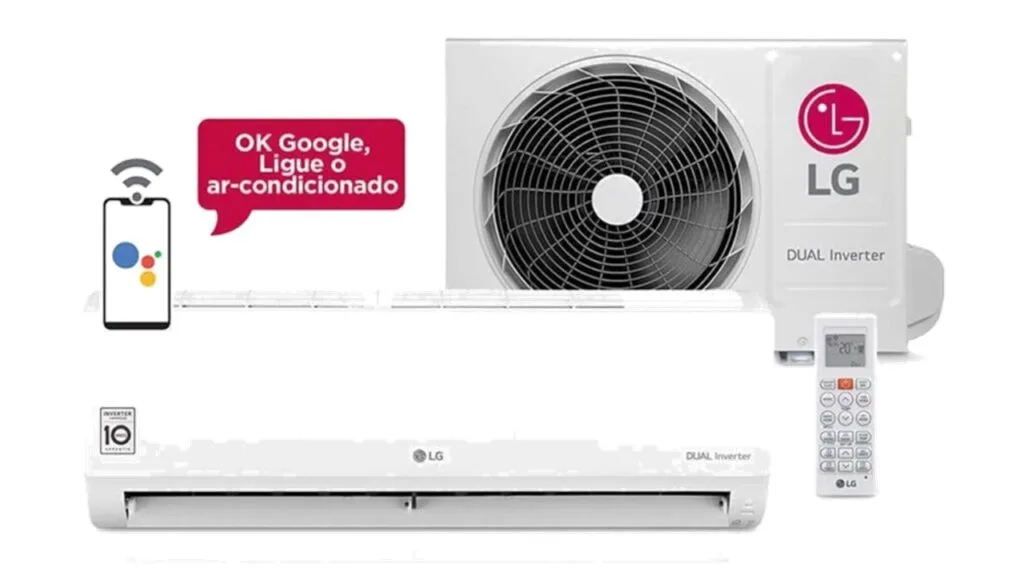

Nós iremos usar o seguinte exemplo do ar condicionado LG abaixo , confira.
Na imagem acima é possível visualizar o modelo S4-W30L43FA da marca LG.
Na prática, ele pertence a linha de ar condicionado LG Dual Inverter VOICE Split Quente/Frio de 30000 BTUs com tensão de 220V.
Mas então porque escolhemos esse ar condicionado da marca LG e da linha Dual Inverter VOICE, é o que vamos explicar agora.
Porque escolher o LG Dual Inverter VOICE 30000 BTUs 220V
Nós escolhemos a marca LG porque ela é considerada uma das melhores marcas de ar condicionado do mercado.
Esse ar condicionado mais potente é considerado uma excelente opção para refrigeração rápida em espaços maiores.
O que é bem diferente dos modelos de 9000 BTU e também os tradicionais de 12000 BTU da linha LG DUAL Inverter VOICE que são para ambientes ou cômodos pequenos.
Mas outro aspecto importante é que esse tipo de ar condicionado também é muito econômico, descubra abaixo.
LG Dual Inverter VOICE 30000 BTUs 220V é mais econômico
Esse tipo de ar condicionado da linha DUAL Inverter VOICE são considerados muito econômicos.
Isso acontece porque eles possuem um compressor rotativo duplo e conseguem controlar a temperatura de forma gradual até chegar àquela desejada.
Na prática, isso pode gerar uma economia de até 70% em relação aos modelos tradicionais, segundo a LG.
Além disso, ele também possui uma refrigeração do ambiente em até 40% mais rápido em relação aos modelos tradicionais e é muito silencioso.
Mas também possui um bom custo benefício em relação aos outros modelos, confira abaixo.
Quanto custa o LG Dual Inverter VOICE 30000 BTUs 220V
Esse tipo de ar condicionado possui uma série de funções interessantes e pode ser gerenciado pelo Wi-Fi e por aplicativo no celular.
Além disso, ele também possui recursos de comando de voz através do Google Assistente.
E se você fizer uma busca rápida na internet, é possível que ele esteja disponível no site do Mercado Livre por cerca de R$ 4500,00.
Agora vamos aprender como calcular o disjuntor para esse ar condicionado, confira abaixo.
Como calcular qual disjuntor usar para ar condicionado 24000 BTUs 220V
Depois de explicar sobre o modelo do nosso ar condicionado acima.
Nós criamos um passo a passo para te ajudar a calcular o disjuntor para o ar condicionado, confira abaixo o primeiro passo.
Passo 1: Qual a potência do ar condicionado de 30000 BTUs 220V
Neste primeiro passo, nós precisamos descobrir qual a potência elétrica do nosso ar condicionado.
Neste caso, nós acessamos o site da fabricante LG e consultamos o modelo S4-W30L43FA.
Em seguida, descobrimos que esse ar condicionado possui uma potência elétrica de 2895 W.
Agora o nosso próximo passo é determinar a tensão do ar condicionado, confira.
Passo 2: Qual a tensão do ar condicionado de 30000 BTUs
Neste caso, precisamos determinar as características do modelo do ar condicionado.
E isso acontece porque a linha LG DUAL Inverter VOICE possui vários modelos diferentes abaixo.
- LG DUAL Inverter VOICE 9.000 BTU Frio com tensão de 127V
- LG DUAL Inverter VOICE 9.000 BTU Frio com tensão de 220V
- LG DUAL Inverter VOICE 12.000 BTU Frio com tensão de 127V
- LG DUAL Inverter VOICE 12.000 BTU Frio com tensão de 220V
- LG DUAL Inverter VOICE 18.000 BTU Frio com tensão de 220V
- LG DUAL Inverter VOICE 24.000 BTU Frio com tensão de 220V
- LG DUAL Inverter VOICE 30.000 BTU Quente/Frio com tensão de 220V
Mas neste caso, nós estamos considerando o modelo de 30000 BTUs e que trabalha com 220 Volts em nossos cálculos.
Então agora o nosso próximo passo é calcular a corrente do ar condicionado de 30000 BTUs com tensão de 220 Volts, confira abaixo.
Passo 3: Qual a corrente do condicionado de 30000 BTUs 220V
Neste terceiro passo, para calcular a corrente elétrica do nosso ar condicionado.
Nós vamos usar a fórmula abaixo, confira, onde:
- P = V x I
Sendo que:
- P é a potência elétrica do ar condicionado;
- V é a tensão elétrica do ar condicionado;
- I é a corrente elétrica do ar condicionado;
Agora observe o cálculo abaixo onde é possível visualizar qual foi o resultado que nós encontramos, confira.
- P = V x I
- I = P / V
- I = 2895 / 220
- I = 13,2 A
Observe que no cálculo acima é possível verificar que o valor da corrente elétrica do ar condicionado de 30000 BTUs com 220 Volts será de 13,2 A.
Mas é importante destacar que nós não poderemos usar esse valor da corrente elétrica acima.
E por isso que no próximo passo vamos fazer a correção dessa corrente, confira abaixo.
Passo 4: Qual a corrente corrigida do condicionado de 30000 BTUs 220V
Neste quarto passo, nós precisamos calcular a corrente elétrica corrigida do nosso ar condicionado.
E a correção da corrente elétrica do ar condicionado é calculada em função do fator de serviço.
Se você ainda não sabe, é importante destacar que o fator de serviço é uma margem de segurança de pelo menos 25% acima da corrente elétrica.
Neste caso, ela é usada para que o disjuntor não possa desarmar com facilidade.
Agora observe que no cálculo abaixo é possível verificar que multiplicamos a corrente elétrica de 13,2 A pelo valor do fator de serviço de 1,25 e conferir o resultado abaixo.
- Ic = 13,2 * 1,25
- Ic = 16,5 A
Conforme o cálculo acima, é possível verificar que o valor da corrente corrigida pelo fator de serviço do ar condicionado de 30000 BTUs com potência de 2895 W e tensão de 220 Volts será de 16,5 A.
Mas antes de descobrir qual será o disjuntor ideal para este ar condicionado.
Nós iremos aproveitar essa oportunidade e definir agora a seção do condutor para este ar condicionado, confira abaixo.
Como calcular a seção do condutor para ar condicionado 30000 BTUs 220V
Para calcular a seção mínima do condutor desse ar condicionado, nós precisamos analisar a tabela abaixo.

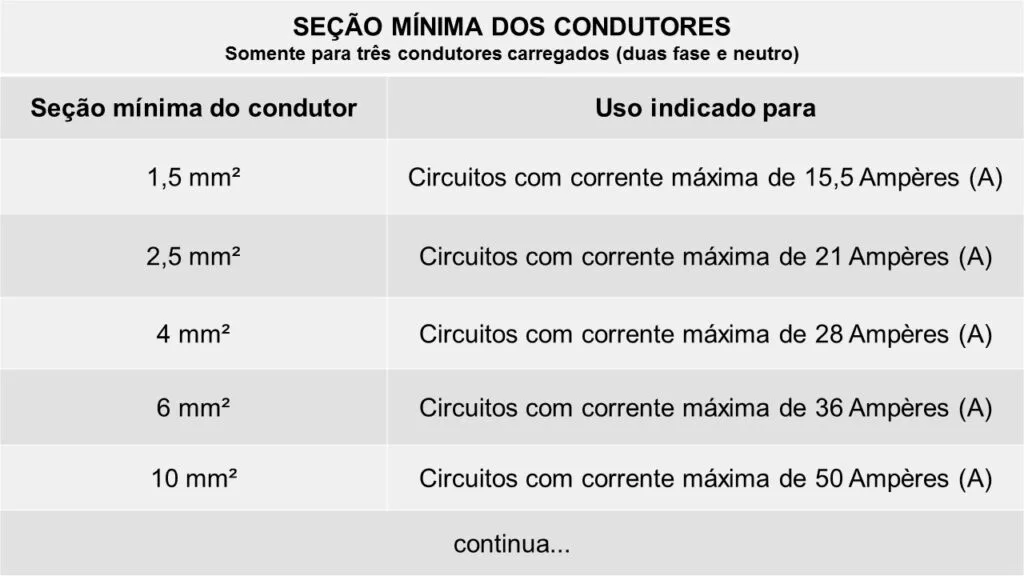

Na imagem abaixo é possível visualizar a tabela 36 da norma NBR 5410, confira.
Observe que na tabela acima é possível visualizar a seção mínima dos condutores e também a corrente máxima suportada.
Mas antes de descobrir qual a seção do condutor, nós precisamos entender algumas orientações abaixo sobre essa tabela, confira.
Sobre a tabela 36 da norma NBR 5410
É muito importante destacar que os dados da tabela acima são baseados na seção mínima para condutores em eletrodutos embutidos na alvenaria.
Além disso, a tabela acima é apenas uma versão resumida, sendo que na original os valores podem variar com seção mínima de 0,5 mm² até 150 mm².
Mas também é muito importante destacar que nessa tabela acima, estamos considerando uma instalação com três condutores carregados, sendo duas fases e o neutro.
Então depois de explicar a tabela acima, qual seria a seção mínima dos condutores do ar condicionado conforme a tabela da norma NBR 5410 acima, é o que vamos explicar agora.
Qual a seção do condutor para ar condicionado 30000 BTUs 220V
Para descobrir qual a seção do condutor é importante relembrar que a corrente elétrica corrigida do nosso ar condicionado é de 16,5 A.
Se observarmos a tabela original é possível visualizar que um condutor de 2,5 mm² seria suficiente para suportar os 16,5 A.
Mas neste caso, é importante sempre observar o que diz a norma NBR 5410 sobre as seções mínimas para condutores, confira abaixo.
Circuitos de força a partir de de 2,5 mm²
Segundo a norma NBR 5410, todos os circuitos de força devem ter condutores elétricos com seção mínima a partir de 2,5 mm².
E neste caso, o circuito do nosso ar condicionado de 30000 BTUs de 220V é um circuito de força.
Na teoria, esse tipo de condutor de 2,5 mm² também iria suportar uma corrente elétrica máxima de até 21A, para a corrente do ar condicionado que é 16,5 A.
Mas a recomendação para este ar condicionado que estamos calculando, seria de pelo menos 4 mm².
Mas então, porque muitos eletricistas decidem colocar o condutor de 6 mm², é o que vamos explicar agora.
Dúvidas sobre ar condicionado 30000 BTUs com 6 mm²
É importante destacar que muitos profissionais geralmente utilizam o condutor de 6 mm².
E isso acontece porque há vários modelos de ar condicionados de 30000 BTUs de fabricantes diferentes e com potências e tensões diferentes.
Mas no nosso exemplo, o ar condicionado LG de 30000 BTUs de 220V acima, deve possuir condutores de 4 mm².
Além disso, a distância pode influenciar na bitola do condutor, é o que precisamos entender abaixo.
Orientação importante sobre a distância máxima de 30 metros
É importante destacar que os dados na tabela acima são baseados em uma distância máxima dos condutores elétricos em até 30 metros.
Mas se por algum motivo a instalação do ar condicionado for superior a essa distância.
Então será necessário calcular novamente a bitola ou seção do condutores elétricos com base na queda de tensão.
Mas como estamos considerando uma instalação onde a distância será inferior a 30 metros, então iremos desconsiderar essa observação.
Agora vamos determinar o disjuntor ideal para o ar condicionado de 30000 BTUs com potência de 2895 W e 220V, confira abaixo.
Qual o disjuntor usar para ar condicionado 30000 BTUs 220V
No início desse artigo, nós calculamos o valor da corrente corrigida do nosso ar condicionado.
E descobrimos que a corrente elétrica do disjuntor deve ser no mínimo de 16,5 A.

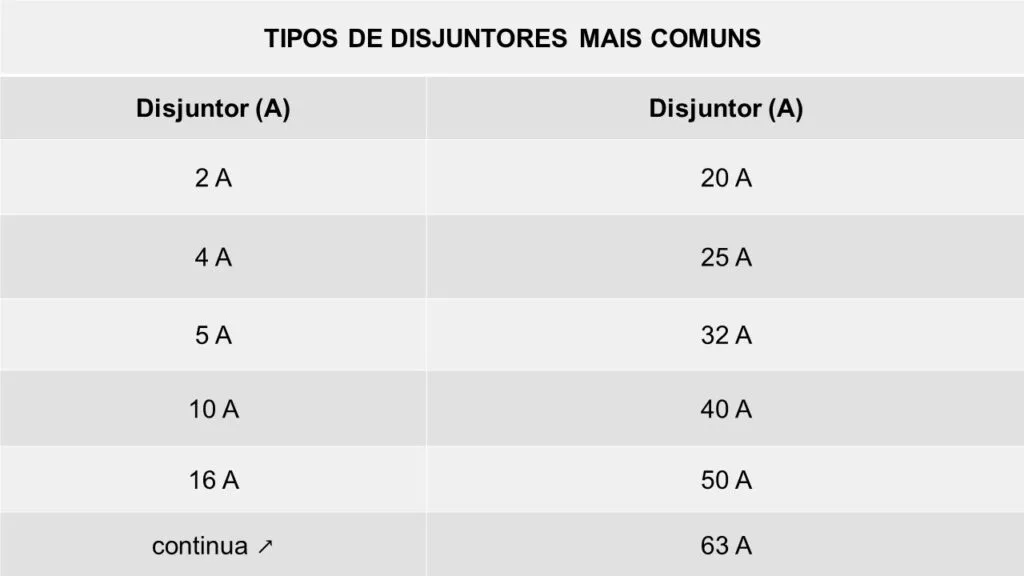

Agora observe a imagem abaixo e confira os os tipos de disjuntores disponíveis no mercado..
Mas observando a imagem acima, então qual seria o disjuntor com corrente elétrica de atuação mais próxima desse valor na tabela acima, é o que vamos descobrir agora.
Qual disjuntor usar para ar condicionado 30000 BTUs 220V
Neste caso, o disjuntor deve ser maior do que 16,5 A que é a corrente corrigida do ar condicionado.
E deve ser inferior a 28 A, que é a corrente máxima suportada pelo cabo de 4 mm².
Então analisando a tabela de disjuntores acima, temos as opções de disjuntor de 20 A e o disjuntor de 25A.
Neste caso, vamos escolher o disjuntor de 25 A para evitar qualquer tipo de problema como desarme do circuito.
Mas então porque escolher o disjuntor de 25 A e não o disjuntor de 20 A, é o que vamos entender agora.
Porque escolher o disjuntor de 25 A para ar condicionado 30000 BTUs 220V
É importante relembrar que o objetivo principal é que o disjuntor seja dimensionado para proteção dos cabos elétricos e não do ar condicionado.
Então se considerarmos que esse cabo pode suportar uma corrente de até 28 A, então o disjuntor de 25 A já é mais que suficiente para a maioria destes modelos de 30000 BTUs.
Além disso, a fabricante também recomenda o disjuntor de 25 A para sua proteção.
Mas antes de finalizar este cálculo e determinar o disjuntor ideal para o ar condicionado, é muito importante saber qual é a curva do disjuntor para esse condicionado, confira abaixo.
Qual a curva do disjuntor para ar condicionado 30000 BTUs 220V
Depois de determinar qual disjuntor usar para ar condicionado de 30000 BTUs e 220 V.
Você também precisa saber quais são os tipos de curva do disjuntores para este ar condicionado.
Neste caso, é importante destacar que os disjuntores podem ser encontrados com curva B, curva C e curva D.
Mas então qual será o tipo de curva do disjuntor para esse ar condicionado, é o que vamos explicar agora.
Qual o tipo de curva do disjuntor para ar condicionado de 30000 BTUs 220V
Neste caso, o disjuntor para ar condicionado 24000 BTUs 220V deve ser escolhido como disjuntor de curva C.
Isso acontece porque esse tipo de disjuntor de curva C é ideal para as cargas de característica indutiva.
Neste caso, também podemos citar exemplos como a máquinas de lavar roupas, lâmpadas fluorescentes, motores elétricos, entre outros.
Mas porque escolher o disjuntor de curva C, é o que vamos explicar agora.
Porque escolher o disjuntor de curva C para ar condicionado de 30000 BTUs 220V
Como dissemos acima, o disjuntor de curva C é recomendado para circuitos com cargas indutivas.
Mas outro aspecto importante é que esse tipo de disjuntor da curva C tolera de 5 a 10 vezes a mais em relação à corrente nominal.
E o disjuntor para ar condicionado é um exemplo desse tipo de variação.
Mas nós já fizemos um artigo completo sobre curva de disjuntores, confira abaixo.
Artigo sobre tipos de curvas de disjuntores
Antes de finalizar este artigo, é importante relembrar que nós já fizemos um artigo completo e explicando sobre as curvas de disjuntores.
Para qualquer dúvida, acesse o artigo acima para saber mais.
Mas antes de finalizar esse artigo, confira também essas informações abaixo.
Outras informações sobre dimensionamento de condutores
Outro detalhe importante é sempre fazer o dimensionamento de fios e cabos elétricos e disjuntores, seguindo as recomendações da norma NBR 5410.
Além disso, nós já explicamos em outro artigo, como dimensionar os disjuntores na instalação elétrica.
E também já fizemos um artigo completo que ensina como dimensionar o disjuntor para chuveiro do jeito certo.
Se você tiver mais dúvidas, então acesse os artigos acima para saber mais.
